一、核心工作邏輯：建立“壓力差”驅動介質流動

1. 抽取槽車或儲罐中的低壓氣態介質（如BOG蒸發氣）；

2. 將其壓縮至更高壓力（通常高于槽車或儲罐壓力0.2-0.5MPa）；

3. 高壓氣體推動液態介質克服阻力，從槽車流向儲罐，或為液態介質氣化提供動力，完成卸車流程。

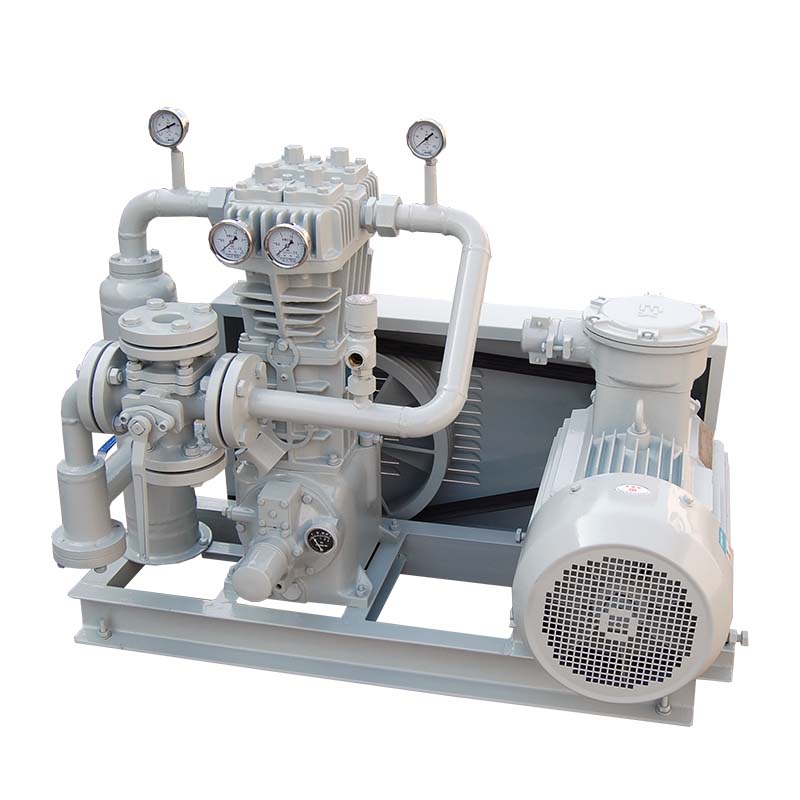

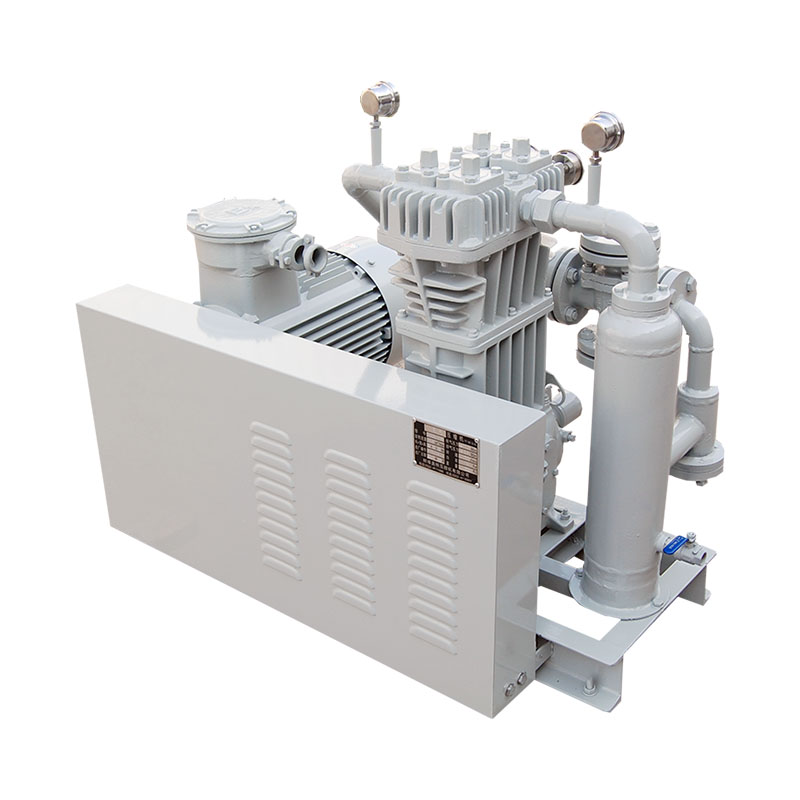

二、關鍵結構與工作流程（以往復活塞式為例，工業卸車主流類型）

1. 核心組成部件

• 氣缸與活塞：壓縮介質的核心單元，通過活塞往復運動改變氣缸容積，實現介質的吸入與壓縮。

• 吸氣閥與排氣閥：均為單向閥結構，分別控制介質“只進不出”和“只出不進”，有效防止介質倒流。

• 傳動機構：由電機、曲軸、連桿組成，核心作用是將電機的旋轉運動轉化為活塞的往復運動，提供壓縮動力。

• 冷卻系統：壓縮過程會產生大量熱量，通過水冷或風冷方式降低氣缸溫度，避免介質過熱及設備損壞。

2. 四步工作循環

1. 吸氣階段：電機驅動曲軸旋轉，連桿帶動活塞向氣缸底部（下止點）移動，氣缸容積增大、壓力降低；當氣缸壓力低于吸入端（槽車/儲罐低壓氣）壓力時，吸氣閥自動開啟，低壓氣態介質被吸入氣缸。

2. 壓縮階段：活塞到達下止點后反向移動，向氣缸頂部（上止點）運動，氣缸容積逐漸縮??；吸入的低壓氣體被擠壓，壓力持續升高，吸氣閥因壓力差自動關閉。

3. 排氣階段：當氣缸內氣體壓力升至高于排氣端（高壓管路）壓力時，排氣閥自動打開，高壓氣體被排入后續管路，輸送至槽車或氣化系統，為卸車提供動力支撐。

4. 膨脹階段：活塞到達上止點后再次反向移動，氣缸容積開始增大；殘留的少量高壓氣體發生膨脹，壓力隨之降低，直至低于吸入端壓力，吸氣閥再次開啟，進入下一個工作循環。

三、卸車場景的特殊適配：為何需專用壓縮機？

• 壓力可調性：可根據槽車與儲罐的實時壓力差，靈活調節排氣壓力，避免壓力過高損壞設備或過低導致卸車停滯。

• 耐溫/耐腐蝕性：針對低溫介質（如LNG，-162℃），采用不銹鋼等低溫材質制作氣缸、閥門，防止部件低溫脆裂；針對腐蝕性介質，需進行專業防腐處理。

• 啟停靈活性：卸車流程為間歇性作業，壓縮機需支持“短時啟動-高頻循環-快速停機”，其電機與控制系統需具備快速響應能力，適配作業節奏。
